Балочный шпунт: когда он оправдан и как подготовить заказ

Балочный шпунт формируют из несущего балочного элемента и деталей, обеспечивающих сопряжение соседних марок. Такое решение позволяет подобрать жесткость и использовать доступный прокат, но требует точного понимания работы составного сечения и поведения соединителей при погружении.

Случайная приварка замкового элемента к двутавру не создает надежную шпунтовую систему. Нужны расчет стены, технологичная КМД, контроль общей оси и подтвержденная монтажная технология.

Описание направления доступно по адресу https://zmkspb.ru/metallokonstruktcii-zdanii-i-sooruzhenii/shpuntovye-ograzhdeniya/shpunty-balochnye-bsh/, а применимость конкретного сечения подтверждается проектом.

Где начинается инженерная задача

На этапе «где начинается инженерная задача» важно смотреть на последствия для следующего передела: транспортировки, монтажа, покрытия, бетонирования или эксплуатации готового сооружения.

Котлованы. Здесь полезно отделить формальное соответствие от монтажной готовности. Балочное сечение используют в ограждениях с распорками, анкерами или забиркой согласно расчетной схеме. Чем раньше обнаружено расхождение, тем больше вариантов исправления остается у проекта.

Комбинированные стены. Для заказчика важен не сам термин, а его влияние на срок и приемку. БШ может сопрягаться с трубами или другими элементами, если переходные узлы заранее разработаны. Иначе экономия на подготовке быстро исчезает в дополнительных рейсах, простоях и повторных операциях.

Исходные данные: что передать до расчета

На этапе «исходные данные: что передать до расчета» проверку связывают с предыдущей операцией и фактическими условиями объекта, иначе локально правильное решение может не собраться в системе.

Геотехника. На практике этот пункт проверяют раньше, чем кажется. Нужны грунты, вода, глубина, этапность и ограничения по перемещениям. Если решение остается устным, разные участники почти неизбежно понимают его по-разному.

Прокат. Здесь полезно отделить формальное соответствие от монтажной готовности. Указывают тип балки, марку стали, длину и допустимость стыков. Чем раньше обнаружено расхождение, тем больше вариантов исправления остается у проекта.

Как проверить проектное решение

На этапе «как проверить проектное решение» важно смотреть на последствия для следующего передела: транспортировки, монтажа, покрытия, бетонирования или эксплуатации готового сооружения.

Составное сечение. Этот вопрос лучше закрыть до закупки металла и запуска заготовок. Соединительные детали и швы должны передавать предусмотренные усилия. Поэтому требование должно быть связано с конкретной маркой изделия и актуальной версией документации.

Сопряжение. На практике этот пункт проверяют раньше, чем кажется. Замки и переходы проверяют на геометрическую совместимость с соседними марками. Если решение остается устным, разные участники почти неизбежно понимают его по-разному.

Производственная последовательность

На этапе «производственная последовательность» проверку связывают с предыдущей операцией и фактическими условиями объекта, иначе локально правильное решение может не собраться в системе.

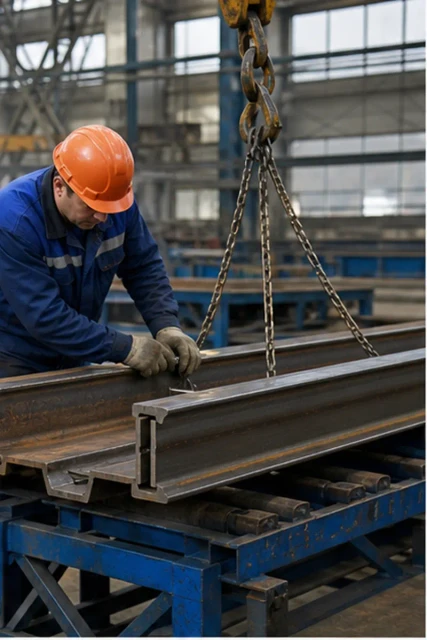

Стенд. Рациональный подход начинается с проверяемого исходного условия. Балку закрепляют так, чтобы приварка соединителей не создала скручивание. Это не усложнение процесса, а способ сохранить расчетную схему и последовательность монтажа.

Последовательность. Этот вопрос лучше закрыть до закупки металла и запуска заготовок. Сварочные проходы распределяют по длине и сторонам, контролируя прямолинейность. Поэтому требование должно быть связано с конкретной маркой изделия и актуальной версией документации.

Этап	Что проверить	Зачем
Расчет	Сечение и закрепления	Подтвердить жесткость
КМД	Соединители и переходы	Обеспечить совместимость
Цех	Сварка и прямолинейность	Подготовить погружение
Объект	Направляющие и очередность	Собрать непрерывную стену

Контроль геометрии и качества

На этапе «контроль геометрии и качества» важно смотреть на последствия для следующего передела: транспортировки, монтажа, покрытия, бетонирования или эксплуатации готового сооружения.

Рабочая ось. На стройплощадке последствия этого решения становятся особенно заметны. Измеряют положение соединителей относительно балки по всей длине. Результат фиксируют в чертеже, ведомости или контрольной записи, чтобы к нему можно было вернуться при приемке.

Шаблон. Рациональный подход начинается с проверяемого исходного условия. Пробное сопряжение подтверждает проходимость до выпуска партии. Это не усложнение процесса, а способ сохранить расчетную схему и последовательность монтажа.

Защита, маркировка и комплектность

На этапе «защита, маркировка и комплектность» проверку связывают с предыдущей операцией и фактическими условиями объекта, иначе локально правильное решение может не собраться в системе.

Сварные зоны. У производственной команды есть простой ориентир. Поверхность подготавливают с учетом выбранной защиты и контакта с грунтом. Проверяемый критерий всегда надежнее формулировки «сделать качественно».

Маркировка. На стройплощадке последствия этого решения становятся особенно заметны. Указывают положение в стене и ориентацию соединителей. Результат фиксируют в чертеже, ведомости или контрольной записи, чтобы к нему можно было вернуться при приемке.

Логистика и подготовка к монтажу

На этапе «логистика и подготовка к монтажу» важно смотреть на последствия для следующего передела: транспортировки, монтажа, покрытия, бетонирования или эксплуатации готового сооружения.

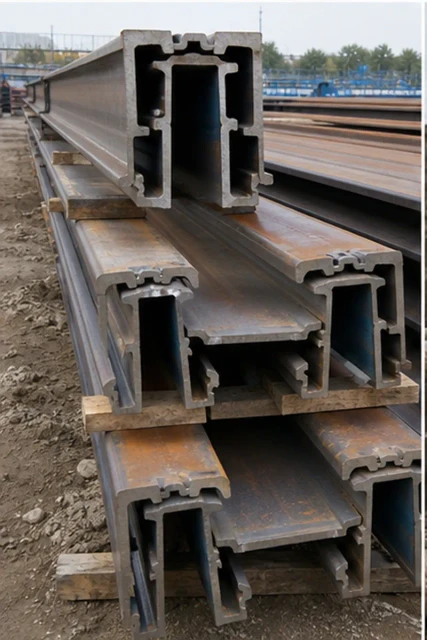

Пакет. Именно на этом этапе небольшая неточность превращается в дорогую переделку. Балки разделяют подкладками, не нагружая выступающие замки. Такой контроль занимает меньше времени, чем сортировка и доработка готовой партии на объекте.

Подача. У производственной команды есть простой ориентир. Склад организуют по последовательности монтажа и доступу погружной техники. Проверяемый критерий всегда надежнее формулировки «сделать качественно».

Приемка и документы

На этапе «приемка и документы» проверку связывают с предыдущей операцией и фактическими условиями объекта, иначе локально правильное решение может не собраться в системе.

Материал. Для заказчика важен не сам термин, а его влияние на срок и приемку. Документы подтверждают прокат и детали соединителей. Иначе экономия на подготовке быстро исчезает в дополнительных рейсах, простоях и повторных операциях.

Геометрия. Именно на этом этапе небольшая неточность превращается в дорогую переделку. Акт контроля отражает длину, прямолинейность и результаты шаблона. Такой контроль занимает меньше времени, чем сортировка и доработка готовой партии на объекте.

Ошибки, которые обходятся дороже всего

На этапе «ошибки, которые обходятся дороже всего» важно смотреть на последствия для следующего передела: транспортировки, монтажа, покрытия, бетонирования или эксплуатации готового сооружения.

Замена профиля. Здесь полезно отделить формальное соответствие от монтажной готовности. Близкая масса не означает равную жесткость и работу узла. Чем раньше обнаружено расхождение, тем больше вариантов исправления остается у проекта.

Замки выправляют на объекте. Для заказчика важен не сам термин, а его влияние на срок и приемку. Механическая подгонка без контроля может нарушить швы и геометрию. Иначе экономия на подготовке быстро исчезает в дополнительных рейсах, простоях и повторных операциях.

Короткий чек-лист перед заказом

На этапе «короткий чек-лист перед заказом» проверку связывают с предыдущей операцией и фактическими условиями объекта, иначе локально правильное решение может не собраться в системе.

Система. На практике этот пункт проверяют раньше, чем кажется. Понятны соседние марки и переходы. Если решение остается устным, разные участники почти неизбежно понимают его по-разному.

Технология. Здесь полезно отделить формальное соответствие от монтажной готовности. Согласованы стыки, шаблон, перевозка и погружение. Чем раньше обнаружено расхождение, тем больше вариантов исправления остается у проекта.

• сечение подтверждено расчетом
• соединители доступны и совместимы
• сварочная деформация контролируется
• выступающие детали защищены при перевозке
• ориентация марок однозначна

Вопросы, которые стоит закрыть до договора

Когда балочный шпунт выгоднее прокатного?

Когда проекту нужна определенная жесткость, длина или составное исполнение, а технологические и экономические расчеты подтверждают решение.

Можно ли применять бывший в употреблении прокат?

Только после обследования, проверки сечения, дефектов, марки стали и допуска проекта; происхождение материала должно быть прослеживаемым.

Как контролировать соединители?

По положению относительно оси балки, непрерывности, шаблону сопряжения и качеству сварных соединений.

Что важнее при перевозке?

Сохранить прямолинейность и не погнуть замковые детали стяжками, ударами или неправильными подкладками.

Нужна ли антикоррозионная защита?

Решение зависит от срока службы и среды; иногда предусматривают покрытие, иногда припуск, иногда комбинацию методов.

Что отличает полное предложение от цены за операцию: балочный шпунт

Для темы «Балочный шпунт: когда он оправдан и как подготовить заказ» итоговая сумма становится понятной только после расшифровки работ. Один поставщик включает проверку документации, подготовку технологии и маркировку, другой считает лишь основную операцию над балочный шпунт. Сопоставьте передача результата заказчику, перечень исходных файлов, контроль до отгрузки и формат документов. Так становится видно, где предложение действительно экономичнее, а где часть расходов просто перенесена на площадку.

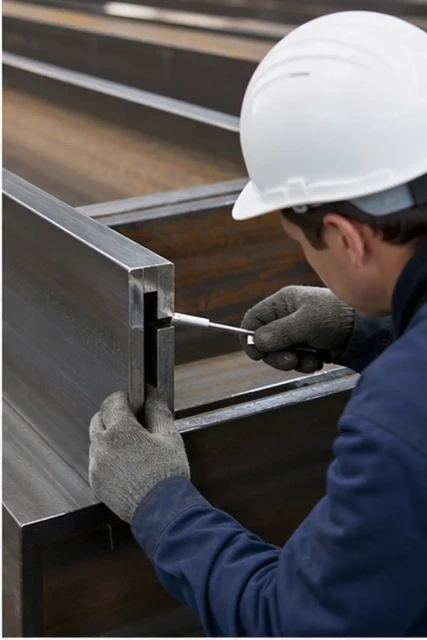

Следующий шаг — перевести слова о качестве в наблюдаемые признаки. Для БШ заранее определяют базовые размеры, способ измерения, объем выборки и момент остановки работ при отклонении. Контрольный этап «Контроль замкового элемента балочного шпунта» должен показывать понятную операцию с идентификацией марки и зафиксированным результатом, а не служить рекламной иллюстрацией. Чем конкретнее критерий, тем спокойнее приемка и тем меньше спорных трактовок после изготовления.

Отдельно сравните готовность поставки к реальной работе. Для шпунтовое ограждение важны масса мест, устойчивость упаковки, очередность, комплект крепежа, доступ к обозначениям и защита критичных поверхностей. Изделие, которое приходится заново сортировать или доводить перед монтажом, обходится дороже аккуратно подготовленного комплекта даже при меньшей цене в счете.

контрольный узел: безопасный способ запустить серию

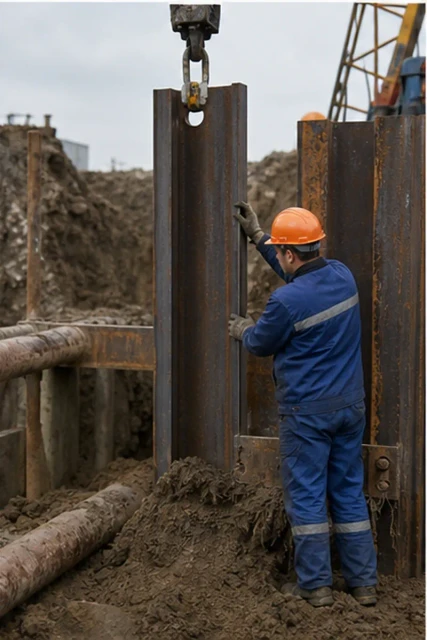

контрольный узел нужна не ради дополнительного согласования. Она проверяет на небольшом объеме, как материал, геометрия, сопряжение и упаковка работают вместе. Для балочный шпунт до старта фиксируют критичные параметры и ответные детали, а затем сравнивают результат с чертежом и требованиями к этапу «Монтаж балочного шпунта в направляющей». Ошибка остается локальной и не тиражируется на весь заказ.

Контрольную точку размещают перед дорогой или необратимой операцией. Соединения и размеры оценивают до покрытия, сопряжение — до выпуска ответной серии, а комплектность ограждение котлована — до закрытия транспортных мест. Очное присутствие требуется не всегда: измерительный протокол, фотографии с идентификацией марки и согласованный шаблон часто дают достаточную прослеживаемость.

После проверки замечание превращают в изменение КМД, шаблона, последовательности или упаковочной ведомости. Фраза «делать аккуратнее» не управляет процессом, а конкретная база измерения или исправленный кондуктор управляет. Для балочный шпунт этот принцип особенно важен: серийное качество получается из повторяемой процедуры, а не из удачного первого экземпляра.

Итоговый ориентир для заказчика

Балочный шпунт оправдан, когда его расчетная и технологическая логика прозрачна. Он должен выпускаться как проверяемая марка с заданной осью и совместимыми соединителями.

Контроль первого изделия и пробного сопряжения дешевле, чем исправление серии на площадке. Особенно это важно при большой длине, сложной геологии и комбинировании разных типов шпунта.
